FY攪拌式不鏽鋼液下泵

 產品簡介
 產品詳情
 產品特點
 型號參數

產品簡介

FY攪拌式不鏽鋼液下泵是一種單級單吸長軸式液下離心泵，其標記、額定性能點和法蘭連接尺寸等效采用ISO2858國際標準、技術條件采用ISO5199標準。與原FY型耐腐蝕液下泵相比，具有體積小、效率高、節能效果好，運行可靠等優點。適用於輸送稍含固體顆粒、磨料的腐蝕性介質。泵的輸送溫度一般為0~105℃.溫度在-20~0℃、105~180℃時可采用保溫夾套及冷卻夾套，采用低溫或高溫耐磨導軸承，此類情況用戶應說明。如輸送介質有少量固體顆粒，滑動軸承應采用外潤滑方式（外接壓力大於0.2MPa的清水和其他允許的介質），此類情況用戶應說明。泵的工作壓力按1.6MPa設計。泵的性能範圍：流量為1.6-2600m3/h，揚程為5-132m。

產品詳情

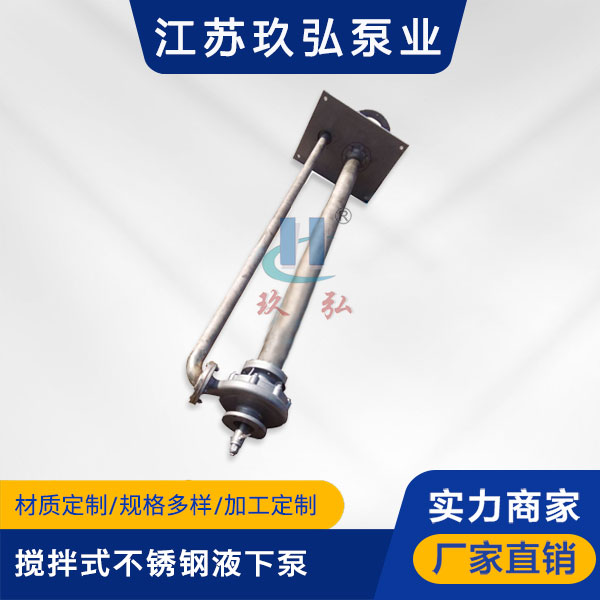

FY攪拌式不鏽鋼液下泵(圖1)

產品特點

FY型主要由泵體、泵蓋、葉輪、軸、彈性聯軸器、管法蘭、導軸承、中間接管、上下出液管、軸承架、底板等零件組成。泵的吸入口順著軸線方向：出口與軸線平行。泵的轉向自吸入口向電動機端看去，為順時針方向旋轉。FY型耐腐蝕液下泵的立式電動機以雙頭螺栓固緊於電機座上，並通過彈性聯軸器與泵直接轉動，泵體中間接管、軸承架出液管、管法蘭，以螺栓連接構成一體，固定在大盤上，泵的整體通過底板安裝在容器上，FY型泵除去觸液部件外其他主要部件，如電機座、軸承架等均用鑄鐵製造。

型號參數

型號	泵額定轉速n=2900r/min			泵額定轉速n=1450r/min
型號	流量Q (m3/h)	揚程H (m)	電機功率 (KW)	流量Q (m3/h)	揚程	電機功率（KW）
25FY-25	3.6	25	2.2	1.6	6	0.75
25FY-41	3.6	41	4	1.6	10	1.5
25FY-50	3.2	50	5.5	1.6	12.5	1.5
25FY-80	3.2	80	11	1.6	20	2.2
40FY-16	7.2	16	2.2	3.6	4	1.1
40FY-26	7.2	26	3	3.6	5	1.1
40FY-40	7.2	40	4	3.6	10	1.5
40FY-50	6.3	50	5.5	3.2	12.5	1.5
40FY-80	6.3	80	11	3.2	20	2.2
50FY-25	14.4	25	4	7.2	6	1.5
50FY-40	14.4	40	7.5	7.2	10	2.2
50FY-50	12.5	50	7.5	6.3	12.5	2.2
50FY-80	12.5	80	15	6.3	20	3
65FY-25	28.8	25	5.5	14	6	1.5
65FY-40	28.8	40	11	14	10	3
65FY-50	25	50	11	12.5	12.5	3
65FY-80	25	80	18.5	12.5	20	3
65FY-125	25	125	30	12.5	32	5.5
80FY-15	54	15	5.5	27	4	0.75
80FY-24	54	24	11	27	6	1.1
80FY-38	54	38	15	27	9	1.5
80FY-50	50	50	22	25	12.5	2.2
80FY-80	50	80	30	25	20	4
80FY-125	50	125	45	25	32	7.5
100FY-23	100	23	11	50	5	2.2
100FY-37	100	37	15	50	9	3
100FY-50	100	50	30	50	12.5	4
100FY-80	100	80	45	50	20	7.5
100FY-125	100	125	75	50	32	11
125FY-50	200	50	45	100	12.5	7.5
125FY-80	200	80	75	100	20	15
125FY-125	200	125	132	100	32	18.5
150FY-20				200	20	30
150FY-32				200	32	45
150FY-50				200	50	55
200FY-20				400	20	45
200FY-32				400	32	75
200FY-50				400	50	90
