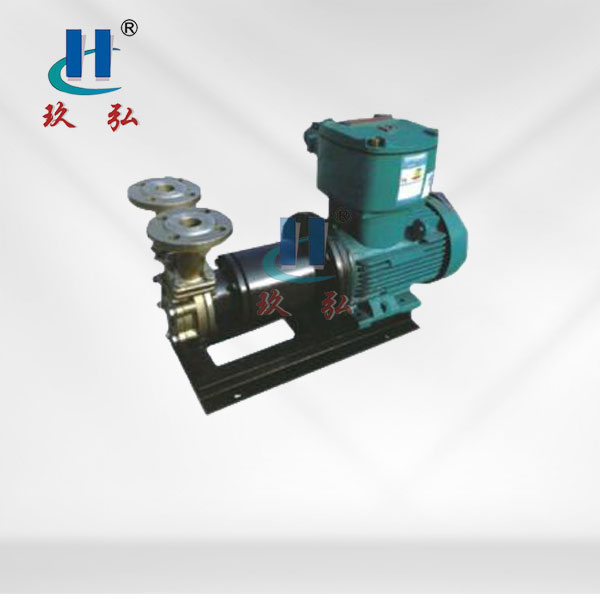

CWB型磁力旋渦泵

 產品簡介
 產品詳情
 產品特點
 型號參數

產品簡介

磁力泵結構緊湊、外形美觀、體積小、噪音低、運行可靠、使用維修方便。可廣泛應用於化工、製藥、石油、可靠、使用維修方便。可廣泛應用於化工、製藥、石油、抽送酸、堿液、油類，稀有貴重液、毒液、揮發性液體，以及循環水設備配套、過濾機配套。特別是易漏、易燃、易爆.

產品詳情

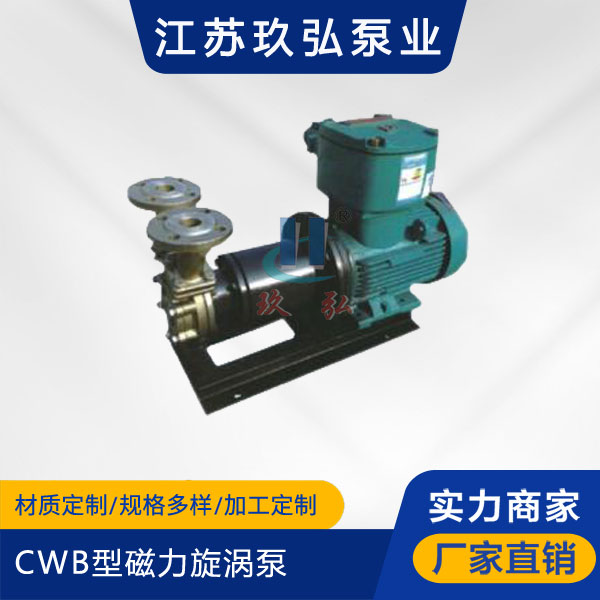

CWB型磁力旋渦泵(圖1)

CW型磁力驅動旋渦泵(簡稱磁力泵)是將永磁聯軸器的工作原理應用於離心泵的新產品，設計合理、工藝先進、具有全密封、無泄漏、低流量、高揚程、耐腐蝕的特點。
磁力泵以靜密封取代動密封，使泵的過流部件處於完全密封狀態，徹底解決了其它泵機械密封無法避免的跑、冒、滴之弊病。磁力泵選用耐腐蝕、剛玉陶瓷，不鏽鋼等作為製造材料，因此它具有良好的抗腐蝕性能，並可以使被輸送介質免受汙染。

性能：
材質：不鏽鋼
流量：0.36～14.4m3/h
揚程:30～210m
功率:0.75～30kW
溫度極限:0～100℃
轉速:2900r/min

產品特點

該泵是一種高揚程、小流量、比轉速低的葉片泵，比容積式泵和多級離心泵體積小、重量輕、結構簡單等優點，並可以輸送氣體或蒸氣含量較高的液體。

型號參數

型號	流量（m3/h）	揚程	電機功率（kW）
CW15-30	0.36	30	0.75
CW15-50	0.36	50	1.10
CW20-50	0.72	50	1.10
CW20-65	0.72	65	1.50
CW25-50	1.44	50	1.50
CW25-70	1.44	70	2.20
CW32-50	2.88	50	3.00
CW32-75		75	4.00
CW32-120		120	7.50
CW40-40	5.4	40	4.00
CW40-90		90	7.50
CW40-150		150	11.0
CW50-120	9.0	120	15.0
CW50-180	9.0	180	18.5
CW65-150	14.4	150	22.0
CW65-210	14.4	210	30.0

安裝尺寸圖：

型號	a	C	B	A	H1	H2	H3	H	L	K	AE	AF	G
CW15-30	21	204	100	125	80	172	28.5	340	465	10	92	225	G1/2
CW15-50	21	204	100	125	80	175	33	340	465	10	95	225	G1/2
CW20-50	25.5	204	100	125	80	180	34	340	470	10	100	225	G3/4
CW20-65	28.5	206	100	140	90	210	32	355	488	10	120	225	G3/4
CW25-50	28.5	206	100	140	90	220	38.5	355	488	10	130	225	G1
CW25-70	28.5	206	125	140	90	220	40	355	513	10	130	225	G1
CW32-50	30	255	140	160	100	220	26	380	592	12	120	225	G11/4
CW32-75	32	272	140	190	112	237	38.5	400	634	12	125	225	G11/4
CW32-120	34	332	140	216	132	294	50	470	707	12	165	240	G11/4
CW40-40	32	272	140	190	112	242	26	400	634	12	130	225	G11/2
CW40-90	36	331	140	216	132	272	46	470	708	12	140	240	G11/2
CW40-150	43	380	210	254	160	335	55	530	860	15	175	240	G11/2
CW50-120	42.5	383	210	254	160	340	50	530	863	15	180	240	G2
CW50-180	42.5	383	254	254	160	340	50	530	903	15	180	240	G2
CW65-150	47.5	401	241	279	180	365	52.5	565	948	15	185	240	G21/2
CW65-210	47.5	413	305	318	200	395	68	625	1003	19	195	290	G21/2
