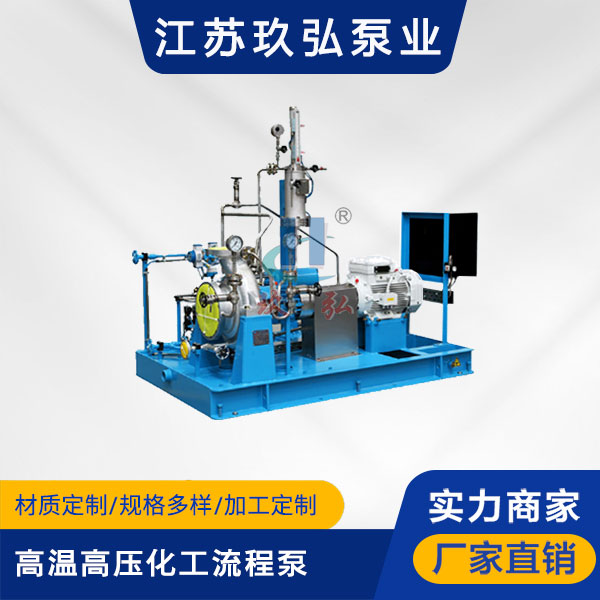

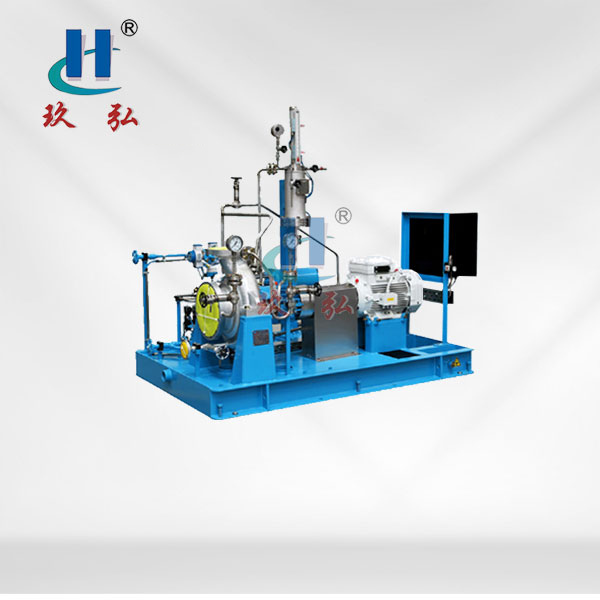

ZE高溫高壓石油化工流程泵(重型)

ZE重型石油化工流程泵適合輸送清潔或含有少量顆粒的液體，低溫的、高溫的、中性的、有腐蝕的液體，泵蓋具有冷卻或加熱管接頭，軸封采用單端麵或雙端麵機械密封，配有冷卻、衝洗或密封液係統。

ZE化工流程泵結構描述

ZA、ZE型石油化工泵執行API610標準，口徑25~400mm,流量可達2600m3/h,揚程可達250m。

同時可保證流程工作要求的維修條件，軸承、軸封和葉輪為一轉子組件可進行迅速的拆卸或裝配，大大縮短了停車維修周期。

葉輪為單吸徑向閉式，帶有葉輪耐磨環和泵體耐磨環，磨損後隻需要更換耐磨環可減低維修和構件的成本。

泵蓋上帶有冷卻和加熱軸承箱體的結構。軸封有填料密封和機械密封兩種類型，用戶可根據不同使用工況進行選擇。

軸承用潤滑油潤滑，軸承支架上帶有恒位油環，軸承支架分無冷卻、水冷卻、風扇冷卻結構。泵與電機間使用彈性聯軸器作為連接元件，該元件可補償小的軸向、徑向和角度位移。

ZA、ZE型石油化工泵屬於單級臥式離心泵。ZA型泵的泵體為腳支撐，ZE型泵的泵體為中心支撐。該兩種係列泵均為單級徑向葉輪，軸向吸入，徑向排出。根據使用條件，采用前、後磨損環及平衡孔進行水力平衡。軸封采用填料密封、單端麵機封或雙單端麵機封，並設置冷卻、衝洗或密封液係統。標準管路按API610規範設計。吸入、排出管路法蘭的壓力等級相同。從驅動電機端看，泵的轉向為順時針轉動。

該係列泵適用於輸送各種中性及腐蝕性的液體（各種濃度和溫度的酸、堿、鹽及液態石油化工產品、有機化合物等），其溫度範圍為-80℃～450℃，高使用壓力 ZA型泵達 2.5Mpa，ZE型泵達5.0Mpa。該係列產品廣泛適用於煉油廠、石油化學工業、煤加工工業和低溫工程。化學工業、造紙及製糖業和普通流程工業。供水廠、海水淡化廠、發電廠、供暖和空氣調節係統以及環保工程、船舶及海上工業等。
