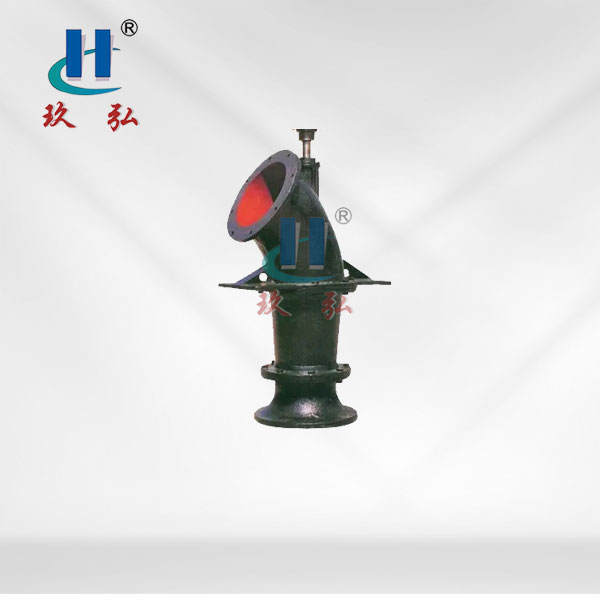

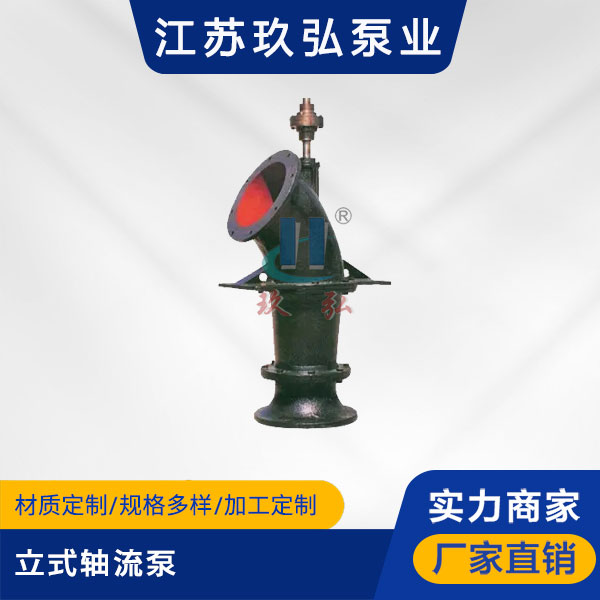

ZLB型立式軸流泵

ZLB型泵係單級立式軸流泵，適用於抽送清水、汙水、雨水及帶有輕微腐蝕性的液體，被輸送液體溫度不高於50℃。本型泵是大流量、低揚程泵，可適用於農田排灌、水利工程、城市的供水、排水和汙水處理，電廠、鹽廠及養殖場輸送循環水、船塢升降水位，亦可用於冶金、化工等行業，使用十分廣泛。

立式軸流泵的工作原理與構造

1、立式軸流泵的工作原理

立式軸流泵是以空氣動力學中，機翼的升力理論為基礎。當流體繞過翼型時，在翼型的首端點處分離成為兩股流，它們分別經過翼型的上表麵和下表麵，然後同時在翼型的尾端匯合，由於沿翼型下表麵的路程比上表麵路程長一些，流體沿翼型下表麵的流速要比沿翼型上表麵流速大，相應的，翼型下表麵的壓力將小於上表麵，流體對翼型有一個向下的作用力，同樣，翼型對於流體也將產生一個反作用力，與此作用力相等，方向相反，作用在流體上，在此力作用下，水就被壓升到一定的高度上去。

2、立式軸流泵的構造

立式軸流泵的構造主要有：喇叭管、葉輪、導葉體、出水彎管、泵軸、軸承、填料函、傳動軸等。分述如下：

1)喇叭管：喇叭管為中小型立式軸流泵的吸水室，用鑄鐵鑄造，他的作用是把水以最小的損失均勻的引向葉輪。

2)葉輪：葉輪是軸流泵的主要工作部件，有葉片、輪轂、導水錐等組成。

3) 導葉體：導葉體位於葉輪上方，他的主要作用是消除水流的旋轉運動，減少水頭損失。同時可將水流的部分動能轉變為壓能。

4) 泵軸和軸承：泵軸采用優質碳素鋼製成，主要是用來向葉輪傳遞扭矩的。

5) 傳動軸：立式電機與水泵之間的連接軸為傳動軸，主要作用是將電機功率傳遞給水泵。

6) 填料函：在泵軸穿出出水彎管的地方，裝有填料密封裝置。

立式軸流泵的性能特點

立式軸流泵與離心泵相比，具有下列優點：

1) 揚程隨流量的減少而劇烈增大， Q-H曲線徒增，主要原因是，流量較小時，在葉輪葉片的進口和出口處產生回流，水流多次重複得到能量，類似於多級加壓狀態，所以揚程急劇增大，從而造成軸功率增大的現象。

2) Q-N曲線是徒降曲線，因此，軸流泵啟動時，應當在閘閥全開啟的情況下啟動電動機。

3)Q-η曲線呈駝峰形。即高效率工作的範圍很小，流量在偏離設計工況點不遠處效率就很快下降。根據軸流泵的這一特點，采取閘閥調解流量是不利的，一般隻能采取改變葉片裝置角的方法來改變其性能曲線。

4)在水泵樣本中，一般軸流泵的汽蝕餘量都要求較大，因此，其最大允許的吸上真空高度都較小，需考慮軸流泵的進水條件、運行中實際工況點與該泵設計工況點的偏離程度等。

立式軸流泵的維修工藝

立式軸流泵在運行中可能會發生這樣或那樣的問題，如不及時解決，將會導致損壞零件，影響正常抽水。排除水泵故障首先要正確判斷故障產生的原因，再確定相應地排除方法。

立式軸流泵常見的故障原因及其排除方法如下：

1、啟動後不出水或出水量少原因及處理方法如下：

1)葉輪淹沒深度不夠。處理方法是調整葉輪淹沒深度。

2)葉輪轉向不對。處理方法是調整電機轉向。

3)葉片損壞或葉片定位銷斷裂。處理方法是更換葉片或定位銷。

4)泵進口或葉輪被雜物堵塞。處理方法是清除雜物。

5)泵軸脫落。處理方法是重新裝配或更換泵軸。

2、振動大或有噪音原因及處理方法如下:

1)地角螺栓鬆動。處理方法是旋緊地角螺栓，墊牢底座。

2)泵軸彎曲或聯軸器不同心。處理方法是矯正或調整同心度。

3)泵軸和水導軸承磨損。處理方法是更換水導軸承或泵軸

4)葉片缺損或纏有雜物。處理方法是更換葉片、清除葉片雜物。

5)產生汽蝕。處理方法是改善吸水條件，防止汽蝕。

6)聯軸器斷裂或脫落。處理方法是更換聯軸器

7)軸承箱內軸承損壞。處理方法是更換軸承。

3、電流突然升高或過低原因及處理方法如下

1)葉片轉角或纏有雜物。處理方法是更換葉片，清除雜物。

2)水導軸承腐蝕，發生粘軸。處理方法是更換水導軸承。

3)泵軸或聯軸器脫落、斷裂。處理方法是更換泵軸或聯軸器。

4)葉輪外殼脫落。處理方法是更換葉輪外殼。

5)出水拍門開啟程度過小。處理方法是檢查拍門銷軸、加注潤滑脂。

6)葉輪脫落。處理方法是更換葉輪。

4、軸承箱溫度過高

1)潤滑油嚴重不足。處理方法是添加潤滑油。

2)發生嚴重磨損。處理方法是查找原因，更換部件。

ZLB、ZLQ型泵係單級立式軸流泵。其結構分為泵體部分和傳動部分。泵體部件有喇叭管、葉輪部件、導葉體、彎管、軸承、填料函和聯軸器等。傳動部分有傳動軸的一端通過聯軸器與電動機連接，另一端與水泵連接。泵的軸向力由電動機座（或軸承座）內裝的軸承來承受。軸封采用填料密封。傳動中水泵葉輪的轉向，朝吸入口看，為逆時針方向。

泵型號	流量Q		揚程	功率	口徑	比轉數	轉速
	(m3/h)	(m3/s)	H(m)	N（KW）	(mm)	ns	n（r/min）
350ZLB-70	1210	0.34	7.22	37	350	700	1450
350ZLB-100	1188	0.33	4.21	22	350	1000	1450
350ZLB-125	1321	0.37	3.56	22	350	1250	1470
500ZLB-4	2365	0.66	3.95	45	500		980
500ZLB-85	2512	0.70	5.24	55	500	850	980
500ZLB-100	2646	0.74	4.65	55	500	1000	980
500ZLB-125	2880	0.80	3.5	45	500	1250	980
500ZLB-160	2491.2	0.69	2.75	30	500	1600	980
600ZLB-70	4032	1.12	6.35	110	600	700	730
600ZLB-100	3672	1.02	3.59	55	600	1000	730
600ZLB-125	3888	1.08	3.1	75	600	1250	730
700ZLB-4	4860	1.35	3.96	95	700		730
700ZLB-70	4860	1.35	7.3	155	700	700	730
700ZLB-100	4875	1.35	3.2	80	700	1000	585
700ZLB-100	6083	1.69	4.99	155	700	1000	730
700ZLB-125	4896	1.36	3.6	50	700	1250	730
700ZLB-160	5220	1.45	2.78	60	700	1600	730
800ZLB-70	6732	1.87	6.36	155	800	700	580
800ZLB-100	6090	1.69	3.74	115	800	1000	585
800ZLB-125		0.00		80	800	1250	585
800ZLB-125	6606	1.84	3.04	95	800	1250	585
900ZLB-70	10080	2.80	6.56	250	900	700	485
900ZLB-100	11016	3.06	5	260	900	1000	580
900ZLB-125	9180	2.55	3.25	130	900	1250	485
