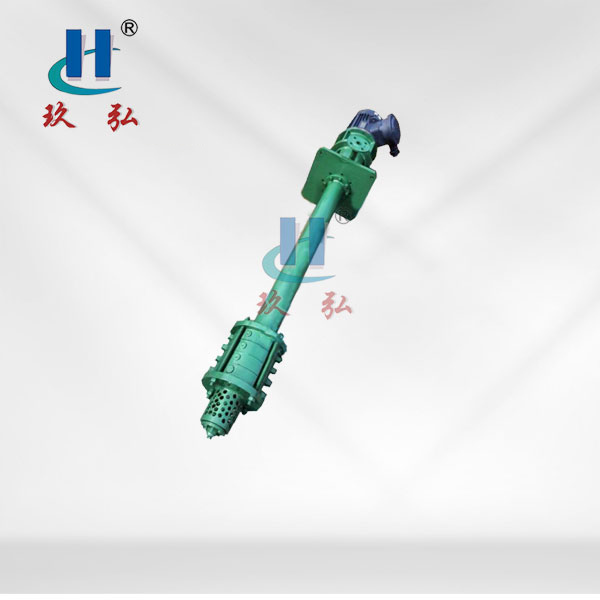

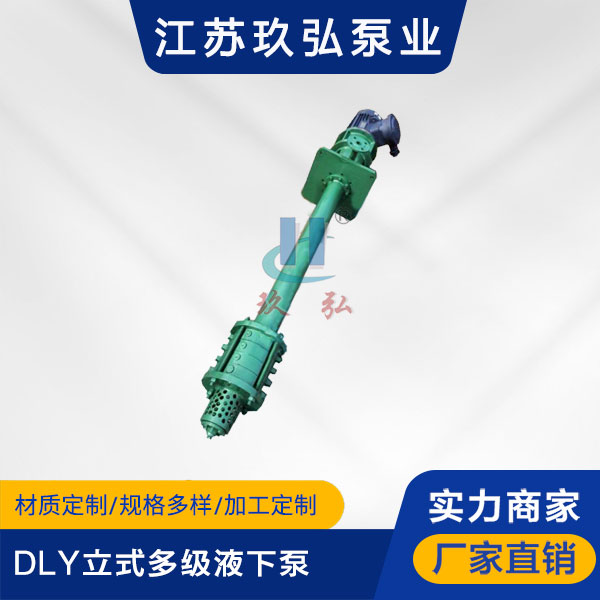

DLY立式多級液下泵

多級液下泵是新型油田集油用泵。其特點是占地麵積小，便於野外安裝和運行維護方便。該係列泵完全能滿足目前油田集油及排給汙油、汙水的需要。 DLY多級液下泵用來輸送油井以及油站采集的原油和油水混合介質，也適合於輸油管線使用，能滿足采油廠、化工廠、煉油廠等單位輸送各類油脂，也可用於輸送清水及類似清水的介質使用。

DLY立式多級液下泵性能範圍

流量範圍：5-300m3/h 揚程範圍：15-300m 粘度範圍：0-60cst(厘沲) 介質溫度：0-200度

立式多級液下泵特點 （一）多級液下泵產品為立式單吸多吸分段式離心泵，DLY型泵吸入口在下部並且垂直向下，吐出口中心水平布置。 該係列泵都具有體積小，占地麵積少，噪音低，徑向導葉運轉時不產生徑向力，運行穩定，效率高，外露部分少等優點。 （二）多級液下泵傳動 多級液下泵由安裝在電機架上的戶外型立式防爆電機，通過聯軸器進行驅動，從電機端看泵是逆時針旋轉。 （三）多級液下泵軸封 多級液下泵采用低壓區出軸結構的填料密封，安全可靠，不泄漏。 （四）多級液下泵軸承與平衡裝置 泵軸上部由雙列向心推力球軸承來支承，泵軸下部由耐磨合金滑動軸承支承，泵的軸向力由平衡鼓或平衡孔進行平衡，殘餘的軸向力，由上部軸承承擔。上部軸承用油脂或稀油潤滑，滑動軸承由所輸送介質進行潤滑。 （五）多級液下泵材質 可根據用戶不同介質選用材質，球鐵QT600-3 不鏽鋼1Cr18Ni9Ti或鑄鐵HT200。

型號	流量 m3/h	揚程 m	轉速 r/min	電機功率 kw	泵效 %
DLY6-15×1	6	15	2950	2.2	45
DLY6-15×2	6	30	2950	2.2	45
DLY6-15×3	6	45	2950	2.2	45
DLY6-15×4	6	60	2950	3	45
DLY6-15×5	6	75	2950	4	45
DLY6-15×6	6	90	2950	4	45
DLY6-15×7	6	105	2950	5.5	46
DLY6-15×8	6	120	2950	5.5	46
DLY6-15×9	6	135	2950	7.5	46
DLY6-15×10	6	150	2950	7.5	46
DLY6-15×11	6	165	2950	7.5	46
DLY6-15×12	6	180	2950	7.5	46
DLY12-15×1	12	158	2950	3	52
DLY12-15×2	12	30	2950	3	52
DLY12-15×3	12	45	2950	4	52
DLY12-15×4	12	60	2950	5.5	52
DLY12-15×5	12	75	2950	7.5	52
DLY12-15×6	12	90	2950	7.5	54
DLY12-15×7	12	105	2950	7.5	54
DLY12-15×8	12	120	2950	11	54
DLY12-15×9	12	135	2950	11	54
DLY12-15×10	12	150	2950	11	54
DLY12-15×11	12	165	2950	15	54
DLY25-25×12	12	180	2950	15	54
DLY25-25×1	25	25	2950	7.5	62
DLY25-25×2	25	50	2950	7.5	62
DLY25-25×3	25	75	2950	11	62
DLY25-25×4	25	100	2950	15	62
DLY25-25×5	25	125	2950	18.5	62
DLY25-25×6	25	150	2950	22	62
DLY25-25×7	25	175	2950	22	62
DLY25-25×8	25	200	2950	30	62
DLY25-25×9	25	225	2950	30	62
DLY50-25×1	50	25	2950	11	68
DLY50-25×2	50	50	2950	15	68
型號	流量 m3/h	總揚程 m	轉速 r/min	電機功率 kw	泵效 %
DLY50-25×3	50	75	2950	18.5	68
DLY50-25×4	50	100	2950	30	68
DLY50-25×5	50	125	2950	30	68
DLY50-25×6	50	150	2950	37	68
DLY50-25×7	50	175	2950	45	68
DLY50-25×8	50	200	2950	55	68
DLY50-25×9	50	225	2950	55	68
DLY80-20×1	80	20	2950	15	70
DLY80-20×2	80	40	2950	18.5	70
DLY80-20×3	80	60	2950	22	70
DLY80-20×4	80	80	2950	30	70
DLY80-20×5	80	100	2950	37	70
DLY80-20×6	80	120	2950	45	70
DLY80-20×7	80	140	2950	55	70
DLY80-20×8	80	160	2950	75	70
DLY80-20×9	80	180	2950	75	70
DLY80-20×10	100	200	2950	75	70
DLY100-30×1	100	30	1450	18.5	72
DLY100-30×2	100	60	1450	30	72
DLY100-30×3	100	90	1450	45	72
DLY100-30×4	100	120	1450	55	72
DLY100-30×5	100	150	1450	75	72
DLY100-30×6	100	180	1450	90	72
DLY100-30×7	100	210	1450	110	72
DLY100-30×8	100	240	1450	110	72
DLY150-20×1	150	20	1450	3022	75
DLY150-20×2	150	40	1450	30	75
DLY150-20×3	150	60	1450	45	75
DLY150-20×4	150	80	1450	75	75
DLY150-20×5	150	100	1450	75	75
DLY150-20×6	150	120	1450	90	75
DLY150-20×7	150	140	1450	90	75
DLY150-20×8	150	160	1450	110	75
DLY150-20×9	150	180	1450	132	75
DLY150-20×10	150	200	1450	132	75
